我公司于2015年底完成了二連分公司輸油處沿線各站生產區域及設備設施安全可視化建設,包括標識生產安裝、涂貼,設備配套等。具體內容如下:
⑴、設置安全通道標識、生產區域標識、導向標識、應急逃生通道標識;
⑵、設置緊急集合點、緊急出口;
⑶、設場站簡介牌、進站須知牌;
⑷、制作房間名稱牌、風險告知牌、警示及禁止標識,設備操作規程點位掛牌;
⑸、消防通道、設備設施的標示牌。
一、主要工藝流程:
人們常把把產品的標牌比喻成是“產品的窗口”。這形象地說明了用戶能通過標牌了解產品的相關信息,說明了它的重要性。在我們生活生產的各種環境中各種規格的產品標牌那是不可缺少的。
(一)標牌的設計是標牌制作的基礎,要求設計人員設計的圖,不但要美觀,而且還要適合后道工序的制作。具體程序如下:
1、確定尺寸
2、選擇底紋
3、確定內容
(二)出菲林片
菲林片一般用激光打印、曝光、顯定影等工藝來獲得。我們需要注意的是將菲林片取出來后仔細地檢查一下,看看和原稿是否一致,另外菲林片是否干凈透徹、線條邊緣非常清晰。
(三)下料
1)選板材
制作標牌的金屬板材有:銅板、不銹鋼板、鈦金板等等,每種金屬板材的特點各不相同,可針對標牌的不同風格,選擇合適的板材。不銹鋼具有耐銹蝕的優點,是制作金屬標牌常用的板材。
2)剪裁及修邊
根據設計好的尺寸,在選好的不銹鋼板上,每邊都放上幾毫米的余量,做上標記點,進行剪裁, 剪裁好的不銹鋼板四邊往往有毛刺,要用銼刀把它銼掉,銼完后用手摸一下,邊緣光滑,就可以了。
3)清除油污
把不銹鋼板放在清水中浸濕后,在表面放上些洗滌靈,用干凈的布擦洗不銹鋼板表面的油污三到四遍后,再用清水漂洗,將不銹鋼板表面洗干凈了,才不會影響后道工序的順利進行。
4、吹干
用吹風機把清洗好的不銹鋼板表面殘留的水滴吹干,不要留下水漬。
(四)蝕刻
不銹鋼板標牌的制作,主要采用蝕刻的工藝來完成。具體操作方法如下:
1)表面保護
2)曝光
3)顯影
4)在精密搖擺蝕刻機里進行蝕刻
(五)后期處理
要把標牌半成品加工到成品,后期處理也是必不可少的。這個環節主要是電鍍或上色。
二、標志牌制作、安裝
1、嚴格按設計文件要求先取材料,所有材料必須附有材質證明。標志結構、標志板加工制作必須正確,字符、圖案顏色必須準確。
2、鋁板按尺寸及技術要求進行剪切,彎邊用彎邊機彎邊,用鋁鉚釘進行鉚接,然后將鋁板洗干凈并保持干燥,最后用粘膜機將底膜貼在鋁板上,再按設計文件要求的字、圖,將其用轉移紙貼在底膜上,將貼好反光膜的標志牌包裝分類存放在干燥的房內。
3、支柱安裝并校正好后,即可安裝標志牌。滑動螺栓通過加強筋中的滑槽穿入,通過包箍把標志板固定在支柱上。
4、標志板安裝完成后應進行板面平整度調整和安裝角度調整。
5、標志牌安裝完畢后應進行板面清掃,在清掃過程中,不應損壞標志面或產生其他缺陷。
三、安裝新的標志標牌
1、把新的標牌按原來的位置(新的標志標牌按新的設計位置安裝)復位,穿上螺栓并擰上螺絲,但螺絲不能擰緊,以便調校標志標牌的傾斜角度和方位角度。
2、用水平尺調校標牌的傾斜度和方位角,要求標牌水平、視覺符合行車要求。待標志標牌調校好后再螺絲擰緊固定。
3、清理現場
將取下的廢棄標志標牌集中用車運離,并將現場清理干凈。拆除標牌后的廢棄基礎應考慮安全、美觀等因素加以處理,拆除出來的標牌上部結構應盡可能的加以利用。
4、重點(關鍵)工序的施工方案、方法及措施交通標志標牌制安中鋼(鐵)構件鍍鋅、鋁合金板表面處理。

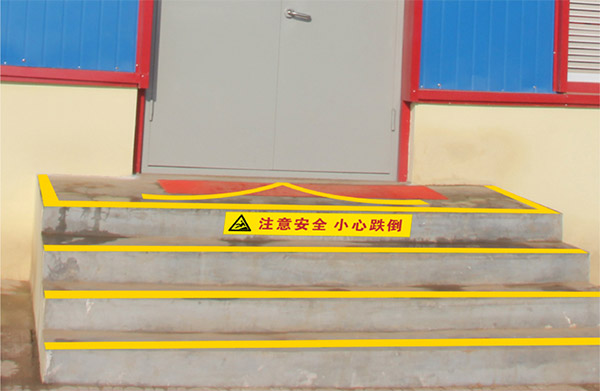

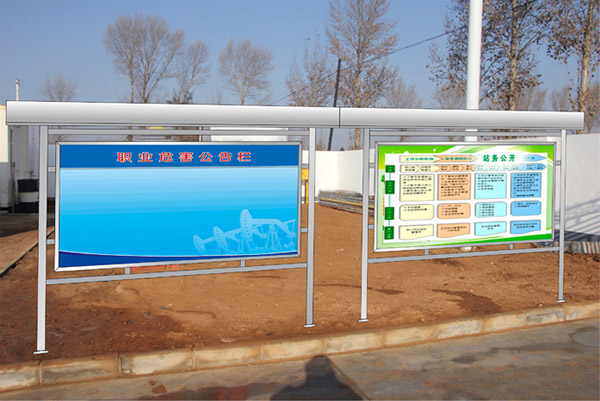

現場設計效果圖
